Sprid värmen från kaminen

I de flesta hus med braskamin eller öppen spis kan man på rekordtid skapa nästan tropisk värme i det rum som kaminen finns. Lämnar man rummet känns det ungefär som att gå ut en kall vinternatt. Detta kan du emellertid råda bot på. Allt som behövs är ett antal rör som flyttar värmen till resten av bostaden. Vi har installerat ett ventilationssystem och testat det. Det fungerar alldeles utmärkt och det bästa av allt är att man inte behöver några särskilda förkunskaper för att installera systemet. Du måste dock anlita en elektriker för inkoppling och anslutning av de elektriska delarna. Det gäller fläkt, termostat och tyristor (den apparat du reglerar fläktens hastighet med). Det finns en hel uppsjö av fläktar att välja bland. Du bör fråga en vvs-man om råd när det gäller fläkten eftersom denna skall anpassas efter vilken temperatur inluften har och hur många kubikmeter luft den skall flytta. Vanliga standard kanalfläktar i dimension 125mm och 160mm är vanligast förekommande.

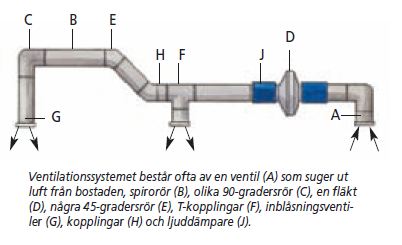

De varmgalvaniserade spirorören är standardvara. Ju större dimension rören har desto tystare arbetar anläggningen. Det är förresten lätt att sätta ihop rören – de skall bara skjutas ihop. En gummipackning ser till att skarven blir tät. Det är enklast att installerarören på en outnyttjad vind men det går att dra rör i krypvindar och ovanför hanbjälkar. Systemet styrs av en termostat, som startar fläkten när det blir tillräckligt varmt i rummet, och en tyristor, som du kan reglera hastigheten på fläkten med.

Det bästa stället att placera utsugningsventilen är faktiskt precis ovanför braskaminen. Rita en cirkel i taket för ventilen och såga ut hålet med elektrisk sticksåg.
Skruva först fast en monteringsram på det rör som skall gå genom taket och stick sedan upp röret. Det finns hål i ramen för de skruvar som skall hålla delarna på plats.

I monteringsramen sätter du fast en ny ram – det är själva luftventilen. Den skjuts in i ramen, vrids ett kvarts varv och sitter sedan på plats.

Glöm inte isoleringen! Helst ska det vara 80 mm för att utnyttja värmen som mest men det finns även isolerstrumpor som man trär på spirorören som ofta duger till ändamålet.

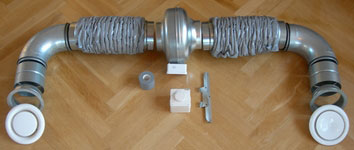

Värmeflyttarpaket, komplett ”Gör det själv” från soliduct.net

Letar du efter ett bra sätt att sprida värmen från din kamin? Soliduct har noggrant valt ut produkter som vi vet fungerar bra tillsammans och ger en mycket låg ljudnivå till ett bra pris.



Värmeflyttarpaketet är avsett för spridning av värme från ett rum till ett annat över en sträcka på ca 2.8 meter och innehåller de kanaldelar som behövs vid installation i de flesta fall. Detta är ett baspaket som man sedan själv kan kompletterra med ytterligare spirorör och ventilationsdetaljer för att anpassa det till ditt hus. Fläktens kapacitet räcker för flera rum.

Alig Värmeflyttarpaket

Ett komplett värmeflyttarsystem för ditt hus från Alig Ventilation AB.

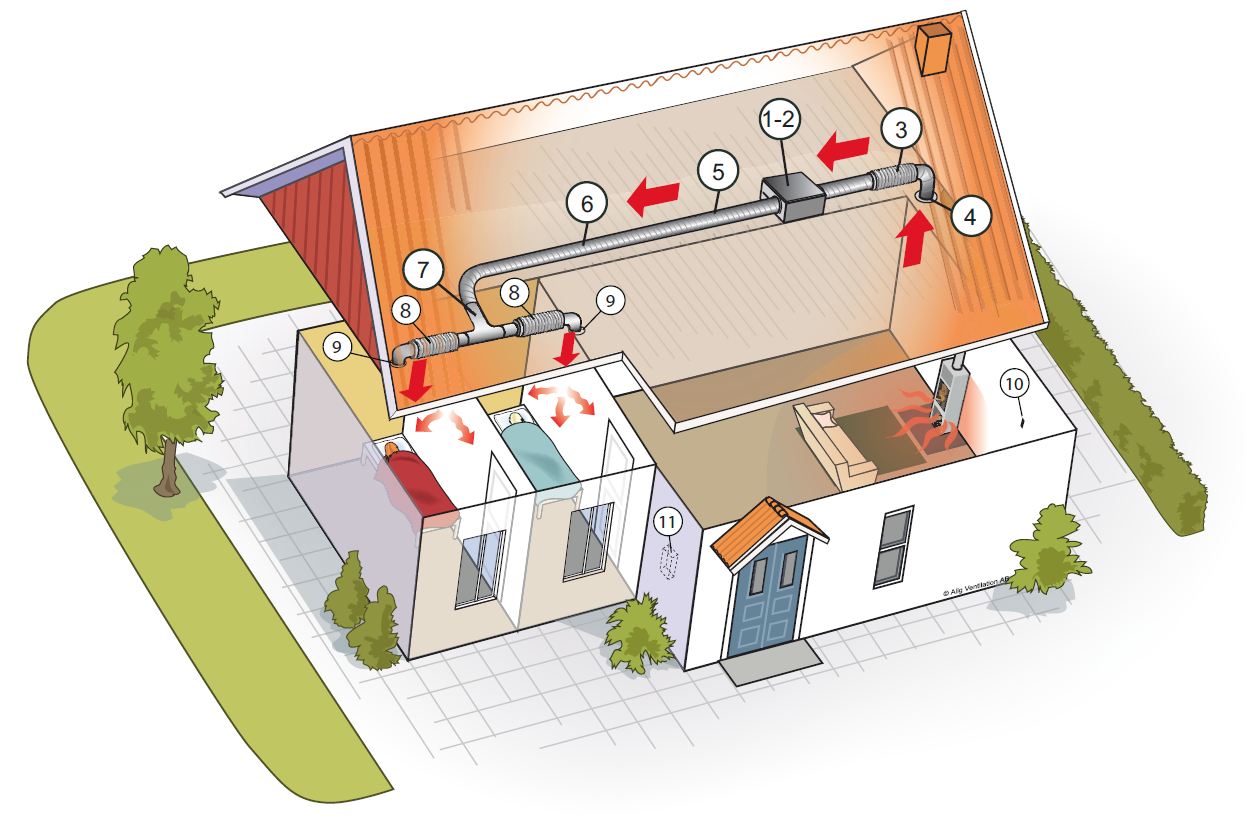

På bilden ser du principen för en värmeflyttare som kan hjälpa till att förflytta ”överskottsvärme” från ett rum till två andra rum längre bort i bostaden. Det kan tex. vara en kamin, luftvärmepump eller annan värmekälla som ger alldeles för hög värme i rummet som den installerats i. De har ”komponerat” 2 stycken kompletta materialpaket och enda skillnaden är att i sats nr 1 levereras en tystgående isolerad kanalfläkt typ IRE med lite högre luftkapacitet och i sats nr 2 med en enklare oisolerad kanalfläkt typ CK.

Information
Teoretiskt kan man förflytta cirka 600-1000 W/tim värme vid cirka 180 -230 m3/tim och 15°C temperaturskillnad. Systemen blir givetvis även en bra hjälp med förflyttning av lite ”svalare” luft i hus med luftvärmepump som kan vändas för kylning, sommartid. För att uppnå detta är det viktigt att komma ihåg att kanalsystemet som ev. förläggs i ouppvärmda utrymmen isoleras med minst 80 mm mineralullsmatta, som finns att köpa i de flesta byggvaruhusen. Rören i satserna är böjbara upp till 90° och är mycket enkla att montera. El-schema för hastighetsregulator och termostat medföljer materialsatserna.

Fläktdata: Oisolerad kanalfläkt 230V 62W för transport av luft med max.-temp +70C. Ljudtrycksnivå,3 m. 42 dB(A) Ca 150 m3/tim vid 100 Pa.



Intellivent Celsius som enkel värmeflyttare

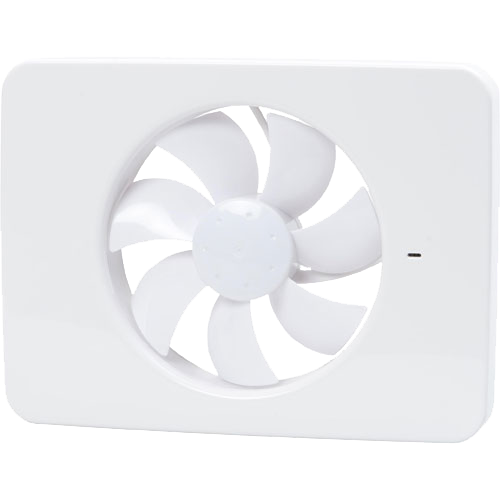

Intellivent Celsius är en varvtalstyrd fläkt avsedd att transportera överskottsvärme från ett rum till ett annat, med andra ord en värmeflyttare. Försedd med inbyggd kalibreringsbar elektronisk termostat. Denna startar fläkten när temperaturen överstiger inställt värde. Fläkten kan justeras för att starta mellan 16 – 30 grader.

Varvtalet kan justeras från ca 50% upp till max varv. Celsius har även möjlighet till kontinuerlig drift och forcering när termostaten slår till. Fläkten kan även användas som frånluftsfläkt i toalett med grundflöde och forcering via lampströmbrytaren. För mer information besök www.fresh.se.

EcoFan™ är en värmedriven fläkt

EcoFan™ är en värmedriven fläkt som är konstruerad för att cirkulera värmen från en kamin runt i rummet. Fläkten använder inte batteri eller nätanslutning. EcoFan™ börjar snurra när foten uppnår en temperatur om ca 65º C. Ett effektivt sätt att få ut mer av din kamin. Fläkten saluförs av kaminexperten och finns i tre olika modeller.

Vad är rekommenderad temperatur på kaminen?
Den bästa temperaturen för EcoFan™ är samma som rekommenderad temperatur för vedkaminer vilket är mellan 230º C och 340º C. Man bör flytta fläkten från kaminen om temperaturen på kaminen överstiger 340º C.

Hur fungerar fläkten:
Fläkten har ett termoelektriskt element som fungerar som en liten generator, denna generator driver fläktens motor. När generatorn blir utsatt för en temperaturskillnad mellan topp och botten, producerar den elektricitet. Botten av enheten blir uppvärmd av foten till fläkten, medan toppen blir avkyld av fläktbladen. Denna effekt kallas för ”Seebeck effekten”, en förklaring till denna, se nedan.

Enheten som producerar ström är en unik halvledare baserad på Seebeck-effekten. När två olika halvledare (p-typ och n-typ) är ihopkopplade kommer de att etablera en elektrisk potentialskillnad. Genom att påföra en temperaturskillnad över dessa halvledarelementen leder det till en förflyttning av elektroner. Dessa elektroner kommer då att strömma genom ledningarna kopplade till den lilla elektromotorn och få den att gå runt. Och därmed blåser fläkten!
